福建恒興機械公司生產靜壓磚機機械手,液壓磚機自動碼坯,夾磚機械手.15396637999

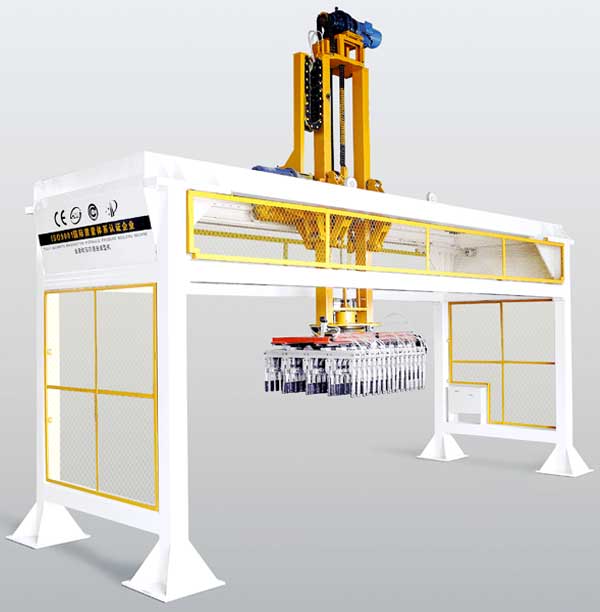

免燒磚碼坯機簡介：
免燒磚碼坯機又稱作“磚廠機械手”“抓坯機”等。該機由編組部分、碼坯機架、行走及提升架、旋轉機構、碼坯夾盤、氣動系統和PLC自動控制系統組成，利用液壓作為驅動力，通過接近開關控制各油缸的行程，使得該結構動作靈敏，可實現自動碼坯，遠程控制。
夾磚數:64塊
整機功率:8kw
上下行程:1.5m
左右行程:3.5m
設備質量:5.0t
外形尺寸:5800x2200x4500mm
免燒磚碼坯機工作原理：
當切坯機把切好的磚坯推到分坯板上后，分坯缸伸出，帶動分坯板張開對磚坯進行分縫動作，磚坯分縫完成后升降缸下降。當夾盤到達預定夾坯位置后，夾盤夾具工作，夾起磚坯，接著由升降缸提開夾盤至預定高度，分坯缸伸出張開磚坯間風道，行走裝置驅動碼坯機行走至窯車正上方，旋轉裝置完成轉向90°，然后開降缸下降至預定放坯高度，夾盤夾具張開把磚坯碼放在窯車上，碼坯機碼放一層，旋轉一層，形成十字交叉，經過上述動作循環，即可完成窯車的全部碼坯過程。

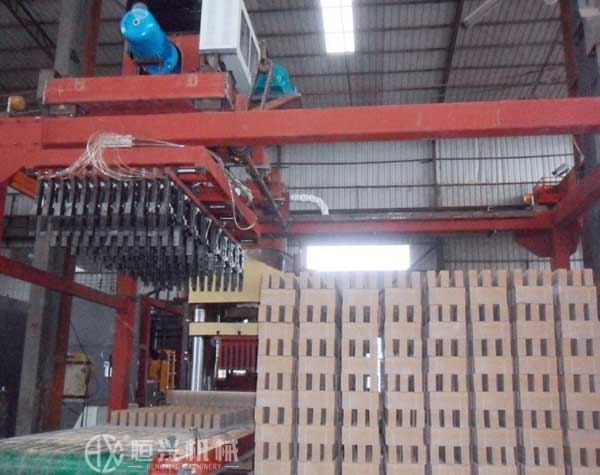

夾磚自動碼坯機
